Выполнение замены приборной панели требует внимательности и четкого понимания последовательности действий. При правильном подходе вы сможете самостоятельно выполнить эту работу без обращения к специалистам.
Перед началом работы проверьте наличие всех необходимых инструментов и запасных частей. В их число входят комплект отверток, гаечные ключи, а также новая приборная панель, подходящая для модели Пассат Б3 с тахометром.
Лучше всего выполнить демонтаж панели в хорошо освещенном и просторном месте, чтобы иметь свободный доступ к компонентам и избежать ошибок. Постарайтесь аккуратно отключить все разъемы и крепления, чтобы не повредить электропроводку или саму панель.
Подготовка к замене приборной панели
Соберите все необходимые инструменты и материалы перед началом работы. Вам понадобятся: отвертки (плоская и крестовая), ключи, мультиметр, а также новая приборная панель с тахометром.
Отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электроники. Снимите клемму с отрицательного полюса, затем с положительного.
Подготовьте рабочее место. Убедитесь, что у вас достаточно пространства для работы и все инструменты под рукой. Уберите лишние предметы, чтобы избежать случайных повреждений.
Изучите руководство по эксплуатации вашего автомобиля. Это поможет понять, как правильно снять старую панель и установить новую. Обратите внимание на схемы подключения проводов.
Сделайте фотографии старой панели и проводов перед разборкой. Это упростит процесс установки новой панели, так как вы сможете ориентироваться на оригинальные подключения.
Проверьте состояние проводки и разъемов. Если есть повреждения, замените их до установки новой панели. Это предотвратит возможные проблемы в будущем.
Подготовьте новую приборную панель. Убедитесь, что она совместима с вашим автомобилем и все необходимые элементы находятся в комплекте.
Теперь вы готовы к замене приборной панели. Следуйте инструкциям и будьте внимательны на каждом этапе.
Необходимые инструменты и материалы
Для замены приборной панели с тахометром понадобятся отвертки с плоским и крестовым жалом, чтобы аккуратно снять панели и крепёжные элементы. Используйте комплект тормозных или пластиковых лопаток для избавления от застывших зажимов и защиты пластика.
Обязательно подготовьте расширительный ключ или головку на 10 мм для откручивания крепежных гаек и болтов. Мягкая рукоять пригодится для снятия штекеров и контактов, не повредив их.
Рекомендуется иметь мультиметр для проверки состояния проводки и разъёмов, чтобы убедиться в исправности всех соединений после установки новой панели.
Подготовьте защитную салфетку или ткань, чтобы избежать царапин на поверхности приборной панели и кузове автомобиля во время работы.
Обеспечьте наличие пластиковых клиньев или рулонной изоленты для аккуратной фиксации проводов при необходимости. Также пригодится светильник или фонарик для подсветки тупиковых участков и труднодоступных зон.
Необходимые инструменты и материалы
Оценка состояния старой панели
Проверьте внешний вид панели. Обратите внимание на трещины, царапины и другие повреждения. Если есть значительные дефекты, это может повлиять на установку новой панели.
Оцените работоспособность всех приборов. Включите зажигание и проверьте, как функционируют спидометр, тахометр и индикаторы. Если какие-либо приборы не работают, это может указывать на проблемы с проводкой или самим устройством.
Проверьте состояние проводки. Осмотрите кабели на наличие износа, коррозии или повреждений. Убедитесь, что все соединения надежные и не имеют окисления.
Обратите внимание на подсветку панели. Если лампочки не горят, замените их перед установкой новой панели. Это упростит процесс и обеспечит правильную работу освещения.
Проверьте крепления панели. Убедитесь, что все крепежные элементы находятся на месте и не повреждены. Это обеспечит надежную фиксацию новой панели.
Если панель имеет дополнительные функции, такие как бортовой компьютер, проверьте их работоспособность. Неполадки в этих системах могут потребовать дополнительного внимания при замене.
Соберите все данные о состоянии старой панели. Это поможет вам принять решение о необходимости замены и подготовит к установке новой панели с тахометром.
Снятие аккумулятора для безопасности
Перед началом работы отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания или повреждения электроники автомобиля. Используйте ключ или отвертку, чтобы аккуратно открутить болт и снять кабель с клеммы, держась за изолированные части.
Убедитесь, что кабель не соединен с отверстием аккумулятора, и избегайте его контакта с металлическими частями кузова или другими заземленными элементами. Это снизит риск возникновения искр или повреждения компоненты электросистемы.
Если планируете длительный перерыв в работе, рекомендуется отсоединить оба кабеля – положительный и отрицательный – чтобы полностью отключить аккумулятор от электрической сети. Перед этим удостоверитесь, что все приборы и системы отключены.
При работе с аккумулятором избегайте контакта металлических инструментов с клеммами, чтобы предотвратить искры. Не обнажайте клеммы и не допускайте попадания влаги или грязи на металлические поверхности. Следите за тем, чтобы инструменты и руки были сухими.
После завершения работ закрепите кабель обратно на клемму, затяните болт до необходимого усилия и проверьте надежность соединения. Это обеспечит безопасную работу системы и предотвратит возможные проблемы в будущем.
Подготовка нового тахометра
Проверьте совместимость тахометра с вашей моделью Пассат Б3. Убедитесь, что он подходит по характеристикам и разъемам. Это предотвратит проблемы при установке.
Снимите защитную пленку с экрана тахометра, если она есть. Это обеспечит четкость отображения и предотвратит возможные повреждения во время установки.
Подготовьте необходимые инструменты: отвертки, мультиметр и изоленту. Это упростит процесс подключения и настройки тахометра.
Проверьте работоспособность тахометра перед установкой. Подключите его временно к источнику питания и убедитесь, что он функционирует корректно. Это поможет избежать лишних усилий после установки.
Обратите внимание на инструкции производителя. Следуйте рекомендациям по подключению проводов и настройке. Это обеспечит правильную работу устройства.
При необходимости подготовьте дополнительные провода или адаптеры для подключения. Убедитесь, что все соединения надежны и защищены от короткого замыкания.
После завершения всех подготовительных этапов, вы будете готовы к установке тахометра в приборную панель. Убедитесь, что все детали находятся под рукой для быстрого и удобного процесса.
Процесс замены приборной панели
Перед началом отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электроники. Открутите крепежные винты, удерживающие приборную панель, используя отвертку с крестовой головкой. Обычно их расположено по бокам и в нижней части панели. Осторожно снимите пластиковую накладку, чтобы не повредить clips и защелки.
Осторожно отсоедините разъемы проводки, подключенные к панели. Обычно они закреплены защелками, нажмите на фиксаторы и аккуратно вытащите кабели. Запомните или запишите расположение разъемов для правильной установки новой панели. При необходимости используйте пластиковый инструмент для безопасного отсоединения разъемов, избегая повреждений.
Аккуратно снимите старую приборную панель, поддерживая ее за края, чтобы не повредить крепления. Проверьте состояние крепежных элементов и при необходимости замените поврежденные. Убедитесь, что все разъемы полностью отсоединены, прежде чем полностью извлечь панель из приборного щитка.
| Шаг | Действие |
|---|---|
| 1 | |
| 2 | Открутите все винты, фиксирующие приборную панель. |
| 3 | Снимите пластиковую накладку, аккуратно отсоединив защелки. |
| 4 | Отсоедините разъемы проводки, запомнив их расположение. |
| 5 | Аккуратно извлеките старую панель из креплений. |
При установке новой панели повторите шаги в обратном порядке. Перед подключением разъемов убедитесь, что контакты чисты и не повреждены. После подключения закрепите панель, затяните винты и установите накладку. Включите аккумулятор и проверьте работу приборов, убедившись в отсутствии ошибок и корректной работе тахометра.
Снятие старой приборной панели
Обрежьте зажимы или винты, крепящие приборную панель к корпусу автомобиля, используя подходящий инструмент, например, отвертку или ключ. Открутите винты аккуратно, чтобы не повредить окружающие детали и кабели.
Отсоедините электрические разъемы, подключенные к приборной панели, аккуратно давите на фиксаторы, чтобы не повредить их. Обратите внимание на расположение и маркировку каждого разъема для правильной установки новой панели.
Поддерживайте приборную панель за крепления или края, осторожно вытягивая ее из гнезда. В процессе избегайте чрезмерных усилий, чтобы не сломать замки или не повредить соседние детали салона.
Если приборная панель зафиксирована дополнительными креплениями или клипсами, аккуратно извлеките их или разжимаем их специальным инструментом. После полного удаления убедитесь, что все кабели и крепежные элементы отсоединены и подготовлены для следующего этапа установки.
Подключение нового тахометра
Подключите кабель сигнала тахометра к соответствующему разъему на блоке управления двигателя. Обычно это происходит через жгут проводов, подключаемый к разъему на диагностическом разъеме или непосредственно к датчику коленвала.
Перед началом убедитесь, что блок предохранителей отключен, чтобы избежать короткого замыкания или повреждения электроники. Затем найдите соответствующий разъем на установке, отметьте его, чтобы не спутать с другими проводами.
Зачастую, тахометр получает сигнал с датчика положения коленвала или сигнал с провода, идущего к коммутатору. Проверьте схему соединений для конкретной модели Passat B3 – она может немного отличаться. Для точной идентификации используйте схему или сервисное руководство.
Используйте мультиметр в режиме измерения напряжения или тестера мультиметра для проверки наличия сигнала. Обычно сигнал на тахометр представляет собой импульсы с частотой, пропорциональной оборотам двигателя.
Подключите провод оцифрованного сигнала к входу тахометра, убедившись, что заземление установлено правильно: кабель заземления должен быть закреплен на металлической части кузова или блоке управления без лакокрасочного покрытия.
Проверьте надежность соединений, зафиксируйте провода с помощью изоленты или хомутов, чтобы исключить вибрации и движение проводов во время эксплуатации. После этого включите зажигание и запустите двигатель, чтобы проверить работу тахометра. Если стрелка не движется или показывает неправильное значение, перепроверьте соединения, убедитесь, что сигнал достигает устройства и нет ошибок в схемах.
Установка новой панели на место
Перед установкой убедитесь, что все крепежные элементы и защелки чистые и не повреждены. Позвольте панели легко войти в посадочные места, аккуратно совмещая зажимы с отверстиями. Не торопитесь, чтобы не повредить пластиковые фиксаторы, используйте небольшую плоскую отвертку или пластиковый инструмент для аккуратного высвобождения старой панели, если она еще осталась. Вставьте новую панель, полностью фиксируя ее в установленные крепления, проверяя ее плотность и отсутствие люфтов. В конце рекомендуется аккуратно подтянуть все фиксаторы и убедиться, что панель крепко держится, без зазоров и скрипов. После завершения установки включите зажигание и проверьте работу приборов, чтобы убедиться в правильной установке и исправной работе тахометра и других датчиков.

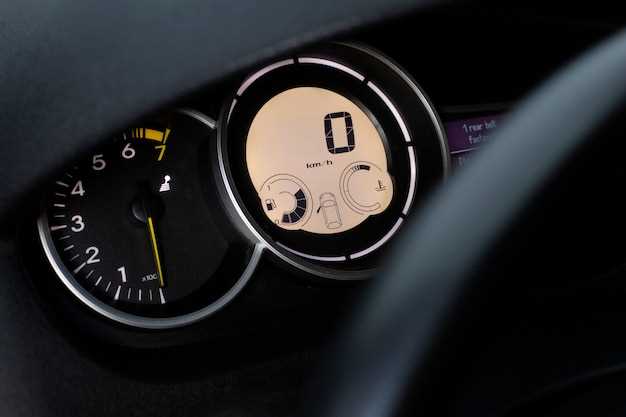

Проверка работоспособности приборов
После установки новой приборной панели подключите и включите зажигание, чтобы проверить все показатели. Обратите внимание, что стрелки тахометра, спидометра и других приборов должны плавно двигаться и показывать реальные значения при запуске двигателя.
Осмотрите цифровые дисплеи на наличие ошибок или некорректных отображений информации. В случаях, когда некоторые приборы не показывают данные, подключите их к диагностическому оборудованию для получения точной диагностики и устранения возможных неисправностей.
Проверьте работу контрольных ламп: включите зажигание, и все лампы должны зажечься на короткое время, после чего погаснуть, кроме тех, что служат для предупреждения о возможных неисправностях. Будьте внимательны к состоянию ламп и отсутствию ошибок в их работе.
Запустите двигатель и наблюдайте за показаниями. Они должны быстро перейти к текущим значениям и оставаться стабильными. Обратите внимание на работу тахометра – стрелка должна плавно реагировать на изменения скорости, а цифры – показывать правильные обороты.
Если обнаружите отклонения или неправильное отображение данных, отключите питание и повторно проверьте соединения. Также рекомендуется обновить прошивку приборной панели, чтобы исключить программные ошибки, влияющие на работу приборов.
Важно протестировать приборы при различных движениях и условиях эксплуатации, чтобы убедиться, что они правильно реагируют на изменения. Не забудьте проверить работу уровня топлива и других датчиков, ведь это влияет на безопасность и точность информации.
Закрепление панели и завершение работы
Перед закреплением панели убедитесь, что все кабели правильно подключены и не осталось свободных разъемов. Аккуратно вставьте панель в посадочное место, проверяя, чтобы она надежно села и не зацепилась за остальные элементы. После этого зафиксируйте панель с помощью винтов или креплений, которые снимались ранее. Не перетягивайте их, чтобы не деформировать пластик или не повредить крепежные детали.
Осмотрите область вокруг панели на предмет отсутствия зазоров или неровностей. Убедитесь, что приборная панель стоит ровно и закреплена прочно, чтобы исключить вибрацию при движении. Проверьте работу всех подключенных кабелей и разъемов, нажав на них легким усилием, чтобы удостовериться в надежности соединения.
На финальном этапе отключите автомобильную аккумуляторную батарею, если планируется регулировка или дополнительные работы с электрикой. После завершения всех процедур подключите аккумулятор и включите зажигание. Проверьте работу тахометра и других дисплеев, убедившись, что панели функционируют корректно и отображают правильные данные.
Обратите внимание на то, чтобы все крепежные элементы были затянуты и не осталось оставленных инструментов или деталей внутри приборной панели. Проведите финальный осмотр, чтобы убедиться в чистоте работы и отсутствии повреждений после монтажа. Только после этого можно считать работу завершенной и переходить к тест-драйву.
