Начинайте с подготовки: убедитесь, что у вас есть все необходимые компоненты. Вам потребуется сама камера, кабели питания и видеосигнала, а также инструменты для монтажа и распайки. Проверьте, что кабели не повреждены и совместимы с магнитолой TS18.
Подключение питания: подключите кабель питания камеры к источнику 12 В, обычно его проводят к проводке освещения заднего хода. Это обеспечит автоматический запуск камеры при включении задней передачи. Используйте для этого удобный и надежный способ – например, спайку или специальные соединители.
Соединение видеосигнала: соедините кабель видеосигнала от камеры с соответствующим входом на магнитоле TS18. Обычно это разъем RCA или специальный видеовход. Проверьте сначала, соответствует ли разъем выбранному входу, чтобы избежать ошибок.
Установка камеры: закрепите камеру в выбранном месте – обычно под номерным знаком или на корме автомобиля. Обеспечьте надежное крепление и свободный обзор, чтобы видео было четким и не искаженным. Учтите угол наклона, чтобы изображение было максимально информативным.
Настройка магнитолы: включите питание и перейдите в меню настроек TS18. Выберите режим отображения видеосигнала с камеры заднего вида и проверьте качество изображения. При необходимости отрегулируйте угол наклона или яркость для наиболее четкой картинки.
Проверка всей системы: включите заднюю передачу и убедитесь, что изображение появляется на экране. Проверьте работу по разным режимам освещения и движению, чтобы выявить возможные недочеты. Доработайте крепление или соединения, если есть искажения или проблемы с отображением.
Подготовка к установке камеры
Соберите все необходимые инструменты и материалы перед началом установки. Вам понадобятся отвертка, изолента, кабели для подключения и, возможно, дополнительные крепежные элементы.
Проверьте совместимость камеры с магнитолой TS18. Убедитесь, что у вас есть все необходимые адаптеры и переходники, если они требуются для подключения.
Определите место установки камеры. Обычно ее размещают на заднем бампере автомобиля. Убедитесь, что выбранное место обеспечивает хороший обзор и не перекрыто другими элементами.
Очистите поверхность, на которую будете устанавливать камеру. Это обеспечит надежное крепление и предотвратит попадание влаги под камеру.
Проверьте длину кабелей. Убедитесь, что они достаточно длинные для подключения камеры к магнитоле, не создавая натяжения или перегибов.
Подготовьте место для прокладки кабелей. Избегайте острых краев и движущихся частей автомобиля, чтобы предотвратить повреждение проводки.
Проверьте работоспособность камеры перед окончательной установкой. Подключите ее временно к магнитоле и убедитесь, что изображение отображается корректно.
Выбор подходящей камеры заднего вида
Определите тип камеры, который соответствует вашим требованиям. Рассмотрите варианты с широким углом обзора, чтобы минимизировать слепые зоны. Обычно угол обзора от 120 до 180 градусов обеспечивает хорошую видимость.
Обратите внимание на разрешение. Камеры с высоким разрешением (720p и выше) обеспечивают четкое изображение, что особенно важно в условиях плохой видимости.
Выберите камеру с хорошей защитой от влаги и пыли. Степень защиты IP67 или выше гарантирует надежную работу в любых погодных условиях.
Рассмотрите возможность подключения камеры к магнитоле. Убедитесь, что выбранная модель совместима с вашим устройством TS18. Проверьте наличие необходимых разъемов и кабелей в комплекте.
Обратите внимание на дополнительные функции, такие как ночное видение и парковочные линии. Эти опции могут значительно упростить процесс парковки.
Сравните отзывы пользователей. Изучите мнения о различных моделях, чтобы выбрать наиболее надежную и качественную камеру.
Не забывайте о цене. Установите бюджет и ищите оптимальное соотношение цены и качества. Иногда стоит инвестировать немного больше в надежную модель, чтобы избежать проблем в будущем.
Необходимые инструменты и материалы
Для подключения камеры заднего вида к магнитоле TS18 потребуется набор стандартных инструментов: отвертка крестовая и плоская, мультиметр для проверки электросоединений, изоляционная лента или термоусадочные трубки для защиты соединений. Также потребуется перчатки, чтобы избежать повреждений рук при работе с кабелями.
Рекомендуется иметь в наличии кабели: видеочеловек, питания камеры, а также разветвитель или адаптер для питания, если потребуется подключение к разным источникам питания. Дополнительно пригодится комплект крепежных элементов: винты, шайбы, кронштейны для монтажа камеры в задней части автомобиля.
Обязательно подготовьте зонт или полотенце для защиты элементов салона от грязи и пыли, а также наличие зарядного устройства или источника питания, чтобы проверить работу камеры перед окончательной фиксацией. Не лишним будет иметь мультиметр для измерения напряжения и проверки надежности соединений.
Необходимые инструменты и материалы
Проверка совместимости с магнитолой TS18
Убедитесь, что ваша камера заднего вида поддерживает стандартные видеосигналы, такие как CVBS или RCA, так как магнитола TS18 принимает именно такие форматы. Проверьте, есть ли у камеры необходимый разъем для подключения к магнитоле.
Изучите технические характеристики магнитолы TS18. Убедитесь, что она поддерживает функцию подключения камеры заднего вида. В руководстве пользователя обычно указаны совместимые устройства и их характеристики.
Обратите внимание на напряжение питания камеры. Магнитола TS18 должна обеспечивать необходимое напряжение для работы камеры. Если камера требует 12 В, убедитесь, что магнитола может предоставить это значение.
Проверьте длину кабелей. Убедитесь, что кабели от камеры до магнитолы достаточно длинные для вашего автомобиля. Если они слишком короткие, может потребоваться дополнительный кабель.
Если у вас есть возможность, протестируйте камеру перед окончательной установкой. Подключите ее к магнитоле и проверьте качество изображения и работоспособность функций.
Определение места установки камеры
Выбирайте место, где камера максимально охватывает задний обзор, избегая слепых зон. Лучше разместить её немного выше номера автомобиля, чтобы она могла захватывать пространство за машиной полностью, не закрываясь предметами или грязью. Не устанавливайте камеру слишком низко, чтобы избежать засорения грязью и пылью.
Наиболее подходящая зона – центр уровня фар, чуть ниже линии номера или в районе ручки багажника. Это обеспечит равномерное и чёткое изображение, предотвращая искажения и периферийное размытие.
Обратите внимание на наличие препятствий в зоне установки, таких как панели или элементы кузова, которые могут мешать обзору. Также избегайте мест с сильным освещением, которые могут вызвать блики или засветку на изображении.
Место установки должно позволять легко провести кабели, чтобы исключить их перегибы и повреждения. Не забывайте продумать доступ к камере для чистки и обслуживания, чтобы сохранить качество изображения со временем.
Перед окончательным монтажом проверьте обзор через место установки, прокатившись задним ходом, чтобы убедиться, что выбранное место идеально охватывает всю заднюю зону автомобиля и не создаёт слепых зон.
Процесс подключения камеры к магнитоле
Подключите камеру заднего вида к магнитоле TS18, следуя этим шагам. Начните с отключения аккумулятора автомобиля для безопасности. Это предотвратит короткое замыкание во время работы.
Найдите разъем для подключения камеры на задней панели магнитолы. Обычно он обозначен как ‘CAMERA’ или ‘REVERSE’. Подключите кабель камеры к этому разъему. Убедитесь, что соединение надежное.
Теперь подключите питание камеры. Используйте провод, который идет от фонарей заднего хода. Это позволит камере включаться автоматически при включении заднего хода. Подключите положительный провод к положительному контакту фонарей, а отрицательный – к массе автомобиля.
Проверьте, чтобы все соединения были надежными и изолированными. Используйте изоленту или термоусадочные трубки для защиты проводов от влаги и механических повреждений.
После завершения подключения включите аккумулятор и проверьте работу камеры. Включите задний ход и убедитесь, что изображение отображается на экране магнитолы. Если изображение отсутствует, проверьте все соединения и настройки магнитолы.
| Шаг | Описание |
|---|---|
| 1 | Отключите аккумулятор автомобиля. |
| 2 | Подключите кабель камеры к разъему на магнитоле. |
| 3 | Подключите питание камеры к фонарям заднего хода. |
| 4 | Проверьте надежность соединений и изоляцию проводов. |
| 5 | Включите аккумулятор и проверьте работу камеры. |
Следуя этим шагам, вы успешно подключите камеру заднего вида к магнитоле TS18. Убедитесь, что все работает корректно, и наслаждайтесь безопасной парковкой.
Подключение проводов камеры
Подключите провода камеры заднего вида к магнитоле TS18, следуя этим шагам. Начните с определения проводов камеры: обычно это видеопровод, питание и земля. Видеопровод передает сигнал изображения, а провода питания и земли обеспечивают работу камеры.
Соедините видеопровод камеры с соответствующим входом на магнитоле. Обычно это обозначается как ‘Camera In’ или ‘Video In’. Убедитесь, что соединение надежное, чтобы избежать потери сигнала.
Подключите провод питания камеры к источнику питания автомобиля. Обычно это можно сделать через провод, который активируется при включении задней передачи. Используйте тестер, чтобы определить, какой провод отвечает за подачу питания.
Затем подключите провод земли камеры к общему заземлению автомобиля. Это может быть любой металлический элемент кузова или специальный заземляющий провод. Убедитесь, что соединение надежное, чтобы избежать проблем с работой камеры.
После подключения всех проводов проверьте работу камеры. Включите заднюю передачу и убедитесь, что изображение отображается на экране магнитолы. Если изображение отсутствует, проверьте все соединения и убедитесь, что камера получает питание.
Настройка магнитолы для работы с камерой
Подключите камеру заднего вида к магнитоле TS18, следуя этим шагам для настройки.
1. Включите магнитолу и перейдите в меню настроек.
2. Найдите раздел ‘Камера’ или ‘Настройки камеры’.
3. Активируйте опцию ‘Камера заднего вида’. Это позволит магнитоле распознавать сигнал от камеры.
4. Убедитесь, что выбран правильный источник видео. Обычно это ‘AV вход’ или ‘Камера’.
5. Настройте параметры отображения, такие как яркость и контрастность, чтобы улучшить качество изображения.
6. Проверьте, работает ли камера, переключив на задний ход. Изображение должно появиться на экране магнитолы.
7. Если изображение не отображается, проверьте соединения проводов и убедитесь, что камера правильно подключена.
8. При необходимости отрегулируйте угол обзора камеры для лучшего видения.
Следуя этим шагам, вы сможете настроить магнитолу TS18 для работы с камерой заднего вида без проблем.

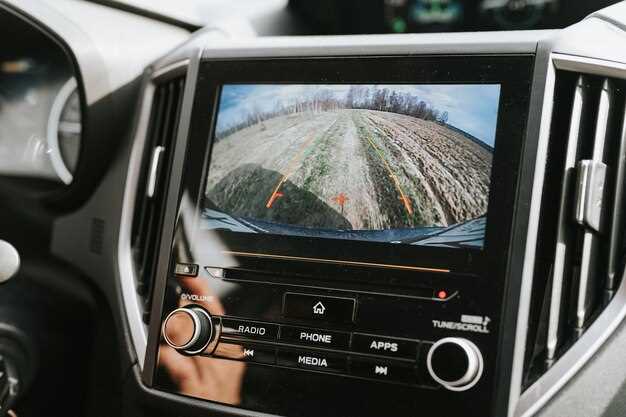

Тестирование работы камеры заднего вида
Подключите магнитолу TS18 и включите зажигание автомобиля. Убедитесь, что камера заднего вида получает питание и правильно подключена к магнитоле. Переключите магнитолу в режим отображения камеры.
Проверьте качество изображения. Изображение должно быть четким и без искажений. Если картинка размыта, проверьте соединения и чистоту объектива камеры.
Проведите тест на наличие задержки. Включите задний ход и наблюдайте за реакцией изображения. Задержка не должна превышать 1-2 секунд. Если задержка больше, проверьте настройки магнитолы и подключения.
Проверьте работу парковочных линий. Они должны отображаться на экране и соответствовать реальным границам автомобиля. Если линии отсутствуют или неправильно расположены, проверьте настройки камеры.
Проведите тест в различных условиях освещения. Убедитесь, что камера работает как днем, так и ночью. Изображение должно оставаться четким даже при слабом освещении.
Если все тесты пройдены успешно, камера заднего вида готова к использованию. В случае выявления проблем, проверьте все подключения и настройки, а также обратитесь к инструкции по эксплуатации.
Устранение возможных проблем
Если камера заднего вида не отображает изображение, проверьте соединения. Убедитесь, что все кабели надежно подключены и не повреждены. Проверьте, правильно ли подключен видеовыход камеры к магнитоле TS18.
Если изображение искажено или нечеткое, проверьте объектив камеры на наличие грязи или повреждений. Очистите его мягкой тканью. Также убедитесь, что камера установлена под правильным углом.
При отсутствии звука проверьте настройки магнитолы. Убедитесь, что звук не отключен и уровень громкости установлен на нужном уровне. Также проверьте, правильно ли подключены аудиокабели.
Если камера включается, но изображение не появляется, проверьте настройки магнитолы. Убедитесь, что выбран правильный источник сигнала для камеры заднего вида.
Если возникают проблемы с питанием камеры, проверьте подключение к источнику питания. Убедитесь, что предохранитель не перегорел и напряжение соответствует требованиям камеры.
При возникновении других проблем обратитесь к инструкции по эксплуатации или свяжитесь с технической поддержкой для получения дополнительной помощи.
