Перед началом установки обязательно отключите минусовую клемму аккумулятора. Это предотвратит короткое замыкание и защитит электросистему автомобиля. После отключения аккумулятора подготовьте все необходимые инструменты и внимательно изучите схему подключения, указанную в инструкции к магнитоле.
Затем выполните разборку панели или торпедо, чтобы обеспечить свободный доступ к штатной проводке. Используйте пластиковые инструменты для снятия панелей и избегайте повреждений. Подготовьте отдельную рабочую зону, чтобы иметь возможность быстро проверить подключение и обеспечить безопасность в процессе.
Следующий этап – соединение проводов. Обратите внимание на цветовую маркировку кабелей: обычно красный или желтый – питание, черный – масса, а белые и зеленые – аудио-каналы. Надежно зафиксируйте соединения и используйте изоленту или термоусадочную трубку, чтобы исключить возможность разъединения при эксплуатации.
Подготовка к установке автомагнитолы
Соберите все необходимые инструменты: отвертки, мультиметр, изолента и набор проводов. Убедитесь, что у вас есть инструкция к автомагнитоле Мини Босс А3, так как она содержит важные детали подключения.
Отключите аккумулятор автомобиля, чтобы избежать короткого замыкания. Это защитит как вас, так и электронику автомобиля. Найдите место для установки магнитолы, убедитесь, что оно свободно от препятствий и подходит по размеру.
Проверьте проводку автомобиля. Убедитесь, что провода в хорошем состоянии, без повреждений и коррозии. Если необходимо, замените старые провода на новые. Это обеспечит надежное соединение и стабильную работу магнитолы.
Подготовьте переходник, если он требуется для подключения магнитолы к штатной проводке. Это упростит процесс установки и обеспечит совместимость. Убедитесь, что все соединения надежны и изолированы.
Проверьте наличие антенны. Если ваша магнитола требует внешнюю антенну, установите ее заранее. Это обеспечит качественный прием радиосигнала.
После завершения подготовки, проверьте все инструменты и материалы еще раз. Убедитесь, что ничего не забыто, и можно переходить к установке магнитолы.
Выбор необходимых инструментов и материалов
Для успешного подключения автомагнитолы Мини Босс А3 потребуется следующий набор инструментов и материалов:
- Отвертка крестовая и плоская разной длины – для снятия панелей и крепежных элементов.
- Тестер или мультиметр – для проверки наличия питания и правильности подключения проводов.
- Обжимные клещи – для закрепления соединений и разъемов.
- Изолента или термоусадочные трубки – для изоляции
Изучение схемы подключения
Перед началом подключения автомагнитолы Мини Босс А3 внимательно изучите схему электропитания и разъемов. Обратите внимание на маркировки проводов и их назначение: красный – питание 12 В от аккумулятора, желтый – постоянное питание, черный – масса, синий – управление антенны или внешним устройством, белый и зеленый – выходы для фронтальных и тыловых динамиков.
Рассмотрите схему, чтобы понять, как соединяются зажимы. Обычно схема включает блок питания, динамики и дополнительные функции, такие как USB или AUX. Внимательно отметьте расположение контактов на разъеме, чтобы не перепутать провода при подключении.
Цвет провода Назначение Дополнительные сведения Красный Питание 12 В (аккумулятор) Подключается к постоянному питанию с замком зажигания, обычно через предохранитель Желтый Постоянное питание Должен быть подключен к постоянному источнику питания для сохранения настроек Черный Масса Клемма массы автомобиля, должно быть надежным контактом Синий Управление антенной или внешним усилителем Подключается к управляющему сигналу внешнего устройства Белый Передний левый динамик Обозначение ‘+’ и ‘-‘ важно соблюдать при подключении Зеленый Передний правый динамик Также обращайте внимание на полярность Серый Задний левый динамик Обеспечивает правильное воспроизведение звука Фиолетовый Задний правый динамик Обратите внимание на маркировку ‘+’ и ‘-‘ Проверьте схему подключения в руководстве, чтобы убедиться в правильности маркировки и назначения каждого контакта. Сделайте схему на бумаге или в электронном виде, чтобы не ошибиться при монтаже. Так вы ускорите процесс установки и снизите риск ошибок, связанных с неправильным подключением проводов.
Подготовка автомобиля к установке
Отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания и защитить электронику автомобиля.
Осмотрите панель приборов и центральную консоль, уберите все предметы, которые могут мешать снятию облицовки и доступа к разъемам.
Подготовьте необходимые инструменты: отвертки, пластиковые лопатки, мультиметр для проверки питания и заземления.
Определите место установки магнитолы, убедившись, что оно свободно от проводки и других элементов, и есть достаточное пространство для подключения проводов.
Проверьте наличие дополнительных креплений или рамок, которые могут понадобиться для установки магнитолы. Если они есть, подготовьте их заранее.
Обозначьте и запомните расположение всех текущих проводов, чтобы правильно подключить их к

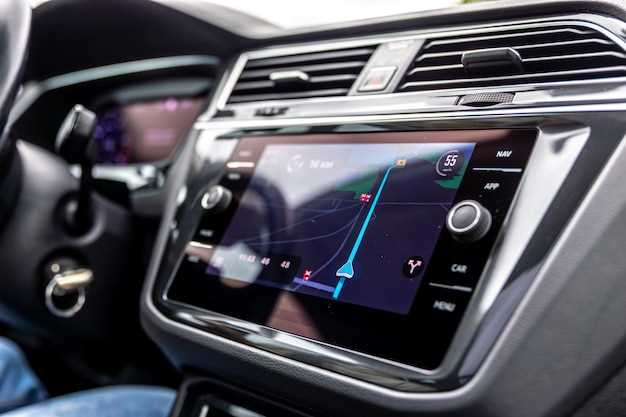

Снятие старой магнитолы
Перед началом отключите аккумулятор автомобиля, чтобы исключить короткое замыкание и повреждение электроники. Найдите пластиковые зажимы или крышки, закрывающие крепления магнитолы, и аккуратно снимите их с помощью пластикового инструментa или тонкой отвертки. Не используйте металлические предметы, чтобы не повредить панели и блоки проводки.
Открутите винты, удерживающие магнитолу, обычно расположенные по бокам или сверху. Внимательно запомните или запишите порядок и расположение винтов, чтобы правильно установить новую магнитолу. После выкручивания аккуратно потяните магнитолу на себя, поддерживая ее снизу и сбоку, избегая чрезмерных усилий и повреждений кабелей.
Отсоедините разъемы питания и аудиовыходы, аккуратно нажав на защелки или зажимы. Для этого возьмите пластиковую лопатку или тонкую отвертку, чтобы не повредить разъемы. Проверьте, что все соединения разъединены, и освободите магнитолу полностью. Если на ней есть антенна или дополнительные кабели, отключите их последними.
Осмотрите место установки и убедитесь, что все крепежные элементы и провода убраны. Теперь можно подготовиться к установке новой магнитолы, убедившись в отсутствии повреждений и правильности подключения кабелей.
Процесс подключения Мини Босс А3
Перед началом убедитесь, что в автомобиле отключен аккумулятор для предотвращения коротких замыканий.
Разберите штатную панель для доступа к разъемам, к которым будет подключаться магнитола. Обычно необходимо снять центральную консоль или панель приборов.
Используйте кабельный набор, поставляемый в комплекте с Мини Босс А3, или подходящие по характеристикам провода. Обратите внимание на маркировку каждого провода: питание, заземление, динамики, выходы на дополнительные средства.
Соедините кабели питания: красный провода подключите к постоянному + в汽车, черный к заземлению металла кузова или штатному заземляющему проводу.
К подключению динамиков подойдут провода с маркировкой «L» и «R» справа и слева, их соедините с соответствующими разъемами или проводами штатной системы.
Для входа аудиосигнала используйте разъемы или кабели с наименованиями AUX1, AUX2, или входы для внешних устройств. Убедитесь, что соединения надежные и не имеют коротких замыканий.
Проверьте соединения, поставьте магнитолу в корпус, и подключите к разъемам для питания и данных.
Установите магнитолу обратно в панель, закрепите ее крепежными элементами и подключите все разъемы, избегая заломов проводов.
Подключите аккумулятор и включите магнитолу, чтобы удостовериться в корректной работе. Проверьте звук, работу всех функций и стабильность сигнала питания.
Подключение проводов питания
Перед подключением убедитесь, что питание автомобиля отключено, чтобы избежать короткого замыкания и повреждений оборудования.
Разделите провода питания по цветам: красный (плюс) и черный (минус). Обычно красный провод идет к аккумулятору или предохранителю с постоянным питанием, а черный – к корпусу автомобиля или минусовой клемме аккумулятора.
Для надежного контакта используйте качественные клеммы или соединительные колодки. Наденьте клеммы на провода и закрепите их специальным инструментом, чтобы избежать ослабания контакта со временем.
Подключите красный провод к клемме аккумулятора с постоянным питанием. Если есть возможность, подключите через предохранитель, который защитит устройство от перенапряжений. Обычно для автомагнитолы используют предохранитель на 10–15 А.
Черный провод заземлите, прикрепив к металлической части кузова автомобиля, которая обеспечивает хороший контакт с землей.
Проверьте надежность всех соединений перед запуском системы. Не допускайте оставленных оголенных участков проводов, которые могут стать причиной короткого замыкания или искрения.
Подключение динамиков
Перед подключением динамиков убедитесь, что магнитола отключена от питания. Используйте кабели с сечением не менее 0,75 мм², чтобы обеспечить надежный контакт и избежать потери качества звука. Подключайте положительный провод динамика к соответствующему клемме + на магнитоле, а отрицательный – к клемме –. При использовании нескольких динамиков подключайте их последовательно или параллельно в зависимости от сопротивления, указанного в инструкции к магнитоле.
Если динамики имеют разное сопротивление, используйте сопротивление или делайте соединения так, чтобы общее сопротивление оставалось в пределах допустимых значений для автомагнитолы (обычно 4–8 Ом). Для параллельного соединения сопротивление рассчитывайте по формуле
Установка антенны
Выберите место для установки антенны, которое обеспечит максимальный прием сигнала. Обычно это крыша автомобиля или задняя часть кузова. Убедитесь, что выбранное место чистое и свободное от препятствий.
Закрепите антенну с помощью крепежных элементов, которые идут в комплекте. Используйте отвертку для надежной фиксации. Проверьте, чтобы антенна была установлена вертикально для лучшего качества сигнала.
Подключите коаксиальный кабель к антенне. Убедитесь, что соединение надежное и герметичное, чтобы избежать попадания влаги. Протяните кабель в салон автомобиля, избегая острых углов и мест, где он может повредиться.
Подключите другой конец коаксиального кабеля к соответствующему разъему на автомагнитоле Мини Босс А3. Убедитесь, что соединение выполнено правильно и надежно.
После подключения проверьте работу антенны. Включите магнитолу и прослушайте радиостанции. Если качество сигнала низкое, попробуйте изменить положение антенны или проверить соединения.
При необходимости используйте дополнительные аксессуары, такие как усилители сигнала, для улучшения приема. Убедитесь, что все компоненты совместимы с вашей моделью магнитолы.
Тестирование работы магнитолы
Подключив автомагнитолу Мини Босс А3, сразу приступайте к проверке её функциональности. Включите питание и убедитесь, что устройство запускается без задержек и ошибок. Проверьте работу дисплея: он должен отображать информацию о текущем режиме и настройках.
Настройте радиостанцию и прослушайте несколько станций. Обратите внимание на качество звука, наличие шумов или искажений. Проверьте работу антенны, вращая ручку или меняя положение, чтобы убедиться в стабильности сигнала.
Подключите флешку или SD-карту с музыкой
Закрепление и сборка элементов
Зафиксируйте магнитолу, вставляя ее в специально подготовленное место без чрезмерного усилия, чтобы не повреждать корпус и крепеж. Используйте крепежные винты и металлические направляющие, чтобы обеспечить стабильную фиксацию. Перед установкой убедитесь, что все отверстия совмещены правильно и элементы легко входят на свои места.
Закрепите боковые декоративные панели, аккуратно вставляя их в прорези или защелки, чтобы избежать люфтов. После этого подключите разъемы питания и аудио кабели, убедившись, что каждый разъем закреплен надежно и не болтается. Используйте специальные клипсы или зажимы для фиксации проводов, чтобы избежать их случайного отсоединения.
При сборке консоли убедитесь, что все элементы установлены в правильном порядке, избегая натяжения кабелей или их изгиба. Проверьте, что крепежные винты не перетянуты, чтобы не повредить пластиковые крепления. В конце аккуратно зафиксируйте все декоративные накладки, убедившись в отсутствии зазоров и люфтов.
Перед окончательной установкой проверьте функционирование магнитолы, подсоединив ее к электросети и запустив. На этом этапе выявите возможные зазоры или неправильную фиксацию, чтобы устранить недостатки до завершения монтажа. Такой подход поможет сделать установку аккуратной, крепкой и долговечной.
